Описание

Технические характеристики (модельный ряд)

Опросный лист

Комплектация:

Принцип действия:

Подача обезвоженного осадка.

После обезвоживания с помощью пресса осадок подается в загрузочный бункер в верхней части низкотемпературной осушительной камеры, просто навалом или посредством транспортирующих устройств, таких как насосы перекачки, двойные шнековые конвейеры, ленточные или шнековые транспортеры.

Формование и перемещение материала.

В загрузочном бункере осуществляется скатывание обезвоженного осадка с помощью специального формовочного устройства. После этого скатанный материал падает послойно на решетчатую конвейерную платформу. Здесь под действием синхронизированного цикличного возвратно-поступательного движения решетки осадок перемещается вперед, одновременно подвергаясь тепловой обработке поступающим воздухом.

Сушка с отведением влаги.

Нагретый воздух поступает в камеру низкотемпературной сушки через приемные отверстия, поднимается из нижней части камеры, проходит через конвейер и непрерывно сушит обезвоженный осадок. Отработанный воздух с высоким содержанием влаги возвращается в тепловой насос через выходные отверстия в камере. Далее он проходит через испаритель и конденсируется в воду, которая выводится из установки через сливное отверстие.

Разгрузка осушенного осадка.

Осушенный осадок падает с нижнего уровня решетки конвейера, сухая пыль опускается через зазоры. Осушенный материал собирается и выводится из камеры посредством спирального транспортера. Затем он поднимается и выводится из установки с помощью вертикального шнекового конвейера. В зависимости от требований к содержанию влаги, осушенный осадок можно вернуть, смешать с влажным осадком и повторить процесс.

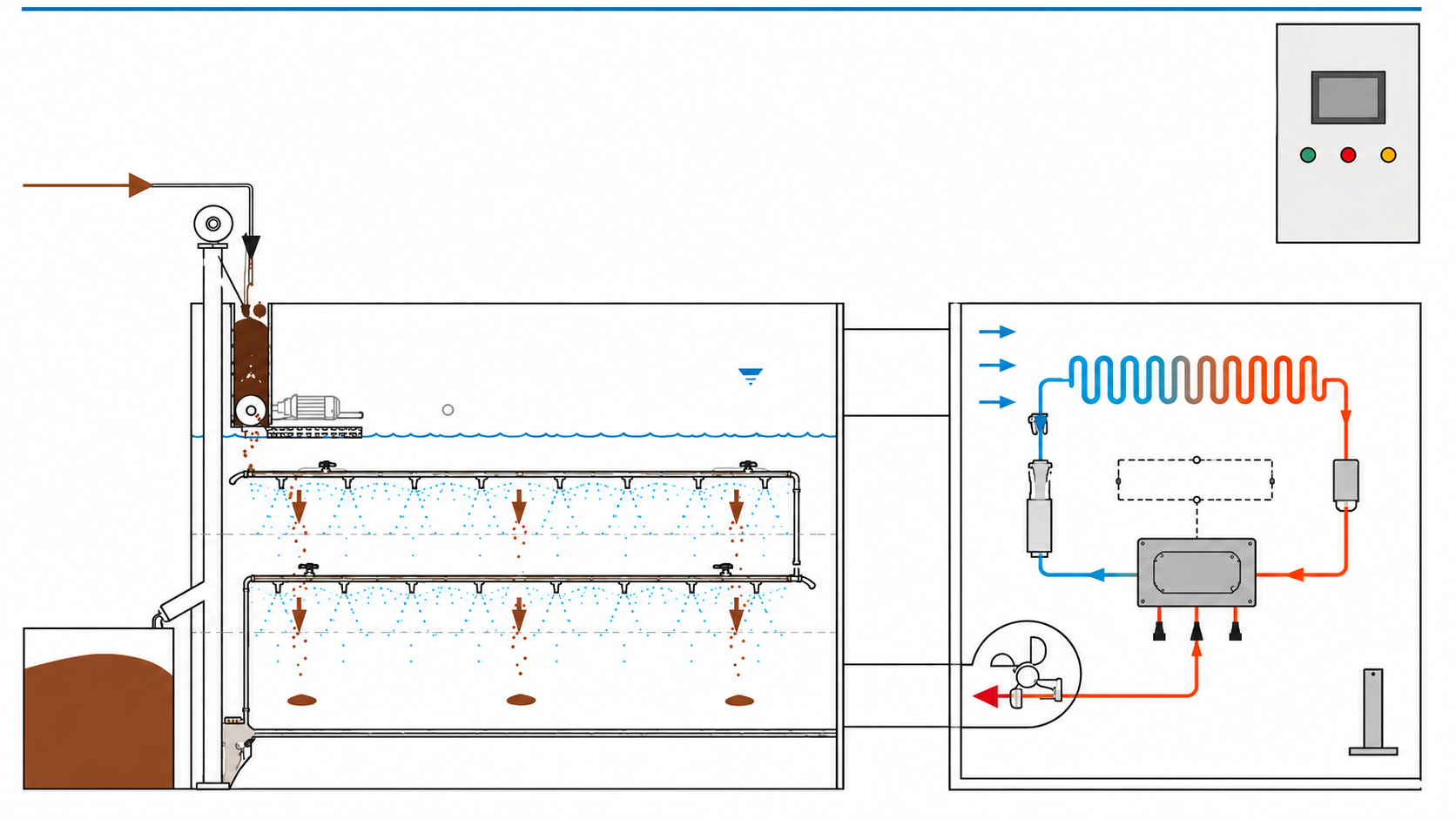

Принцип действия установки по осушению осадка Amcon

Особенности оборудования:

Модель	Производи-тельность, кг/ч	Габаритные размеры, мм			Полная мощность, кВт	Масса, кг	Одномодульная сушильная камера, мм			Одномодульный тепловой насос, мм
Модель	Производи-тельность, кг/ч	Д	Ш	В	Полная мощность, кВт	Масса, кг	Верхний слой	Слой решетки	Нижний слой	Д	Ш	В
AWW-23-72-1	50	2761	3935	2445	17,4	3500	650	300	675	1900	1600	2300
AWW-32-72-1	50	3261	3935	2145	17,2	3500	650	300	675	1750	1600	1865
AWW-34-74-1	100	3261	4185	2745	33,6	5500	650	300	675	2100	2000	2500
AWW-43-74-1	100	3500	4685	2445	33,4	5500	650	300	675	2100	2000	2215
AWW-46-78-1	200	3500	4685	3490	66,1	8000	650	300	835	2610	2200	3350
AWW-46-78-2	400	5390	5350	3490	133,6	16000	650	300	835	2610	2200	3350
AWW-46-78-3	600	8000	5350	3490	201,3	24000	650	300	835	2610	2200	3350
AWW-46-78-4	800	10610	5350	3490	268	32000	650	300	835	2610	2200	3350

Под производительностью в таблице понимается количество влаги, испаряемой в единицу времени; этот параметр является опорным при выборе модели. На производительность влияют следующие факторы: характеристики материала, первоначальное содержание влаги в материале и требуемое остаточное содержание влаги в осушенном материале.
В таблице представлены стандартные конфигурации, поставляемые производителем. Возможны любые изменения технических характеристик, в том числе компоновка установки и спецификация материала на основе требований заказчика. См. детальные характеристики в технической документации к конкретному проекту.

Сушка осадка Amcon AWW
